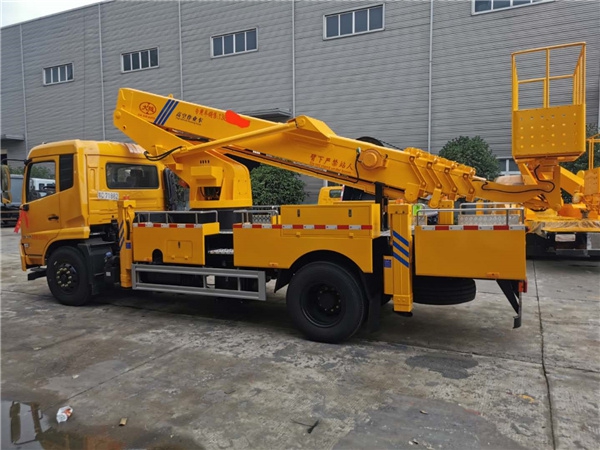

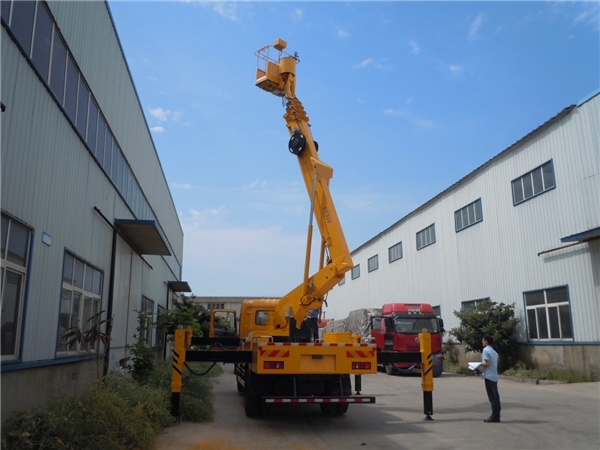

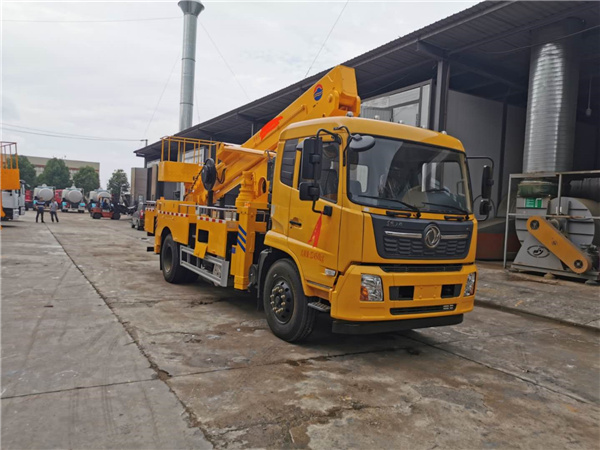

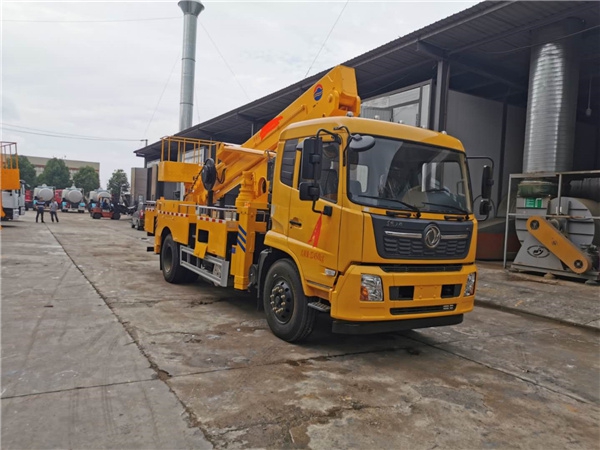

整車外形

主要技術參數

SCS5120JGKDFH6型高空作業車主要技術參數
類別	項目		單位	數據
尺寸參數	★總長		mm	9700
	★總寬		mm	2400
	★總高		mm	3850
質量參數	乘坐人數（含駕駛員）		人	3
	總質量		kg	12450
主要性能參數	工作平臺額定載荷★		kg	200
	**大作業高度★		m	38
	**大作★業高度時作業幅度		m	6.16
	**大作業幅度		m	15.6
	**大作業幅度時作業高★度		m	5.6
	支腿跨距★	橫向	mm	5370,5385
		縱向	mm	4975.5195
	臂架變幅時間		s	150
	臂架回轉速度		s/r	85
	支腿收放時間		s	40
行駛參數	★前懸		mm	1400
	★后懸		mm	2150
	★后伸		mm	650
	★軸距		mm	4700
	**高行駛速度		Km/h	98
	**小離地間隙		mm	249
	接近角		.	20
	離去角		.	13



配置說明

部件名稱	簡要說明

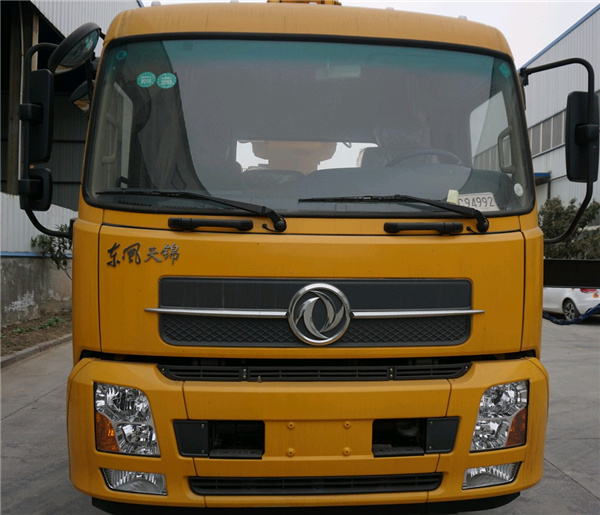

底盤	東風天錦
發動機	東風康明斯發動機B6.2NS6B210，功率154KW，國六排放
駕駛室	單排座，可乘坐3人，駕駛室裝備空調，行駛記錄系統
圍板及走臺板	不銹鋼圍欄及防滑走臺板
取力系統	氣動操作
工作平臺	1500x700x1150
臂架形式	★六節八邊型工作臂，四節同步伸縮
臂起落形式	★雙變幅油缸，臂起落、回轉更平穩。
回轉裝置	360度連續回轉
支腿	★前V后H型，兩節伸縮支腿，單獨可調
操作	★工作平臺和地面遙控器電氣操作，轉臺液壓操作
**系統	負載敏感比例**系統，實現無級調速
調平系統	液壓自動調平



售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
